Kilka zdjęć z naprawy karty graficznej GeForce4 MX 440

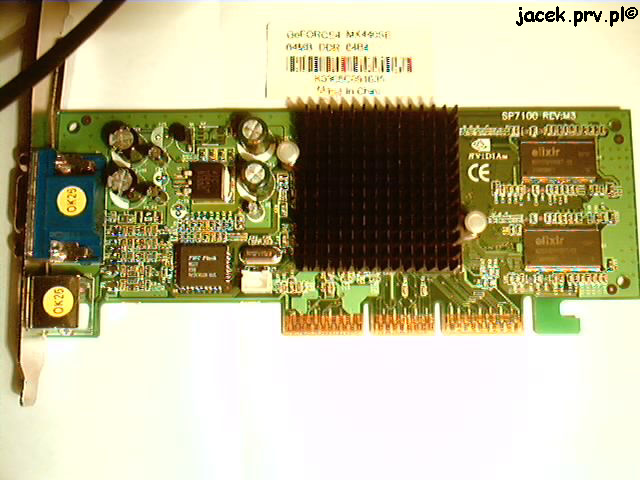

Ogólny widok na kartę graficzną.
Widoczne uszkodzenie.

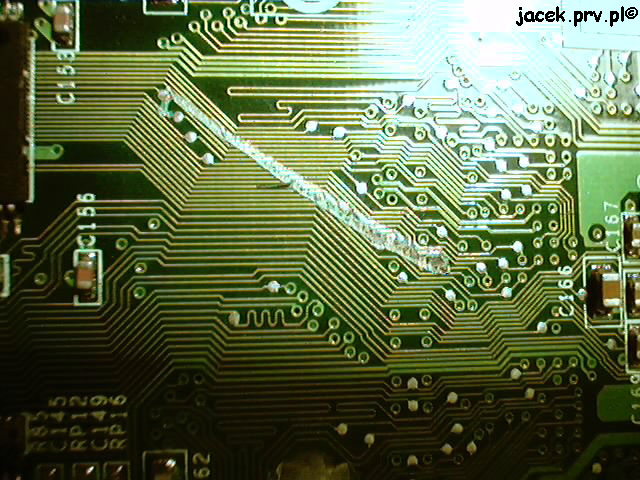

Uszkodzenie w zbliżeniu.

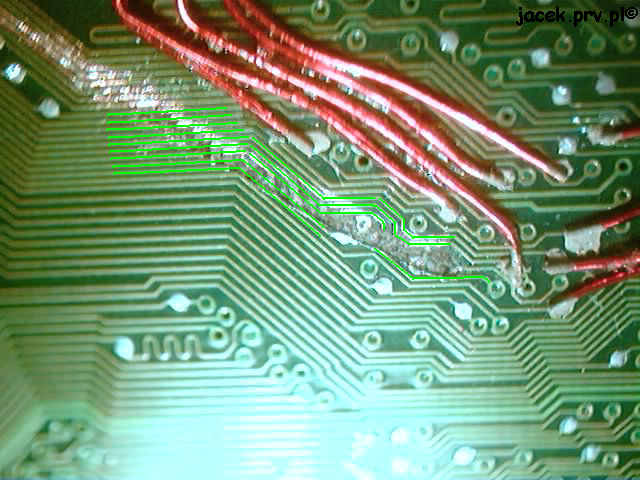

Wizualna rekonstrukcja prawdopobnego toru ścieżek i rozpoczęta naprawa.
Klejenie zakończeń przewodów do przelotek i ścieżek.
Tym razem klejenie układu scalonego.
To samo po drugiej stronie układu.
Niestety naprawa za pomocą kleju przewodzącego skończyła się fiaskiem. Karta graficzna podczas normalnej pracy mocno się nagrzewała pod układem graficznym, to z kolei powodowało minimalne rozszerzanie się laminatu i zrywanie połączeń klejonych. Usunąłem klej i przewody przylutowałem tradycyjną metodą - lutownica, kalafonia, cyna. Karta działa bezawaryjnie do dziś.
