Rozbieranie zestawu słuchawkowego Nokii HDW 2

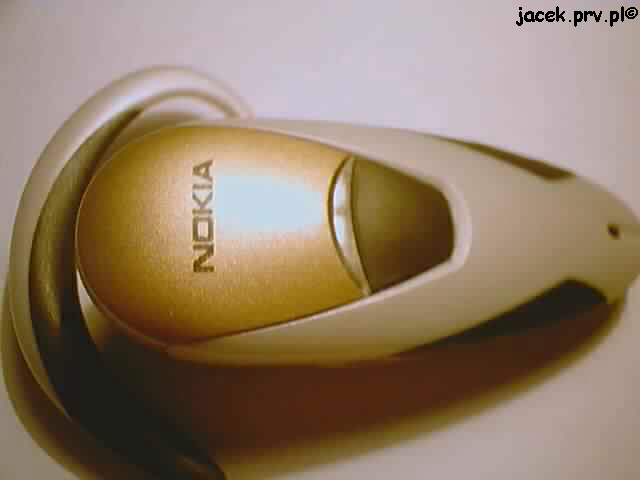

Ogólny wygląd słuchawki.

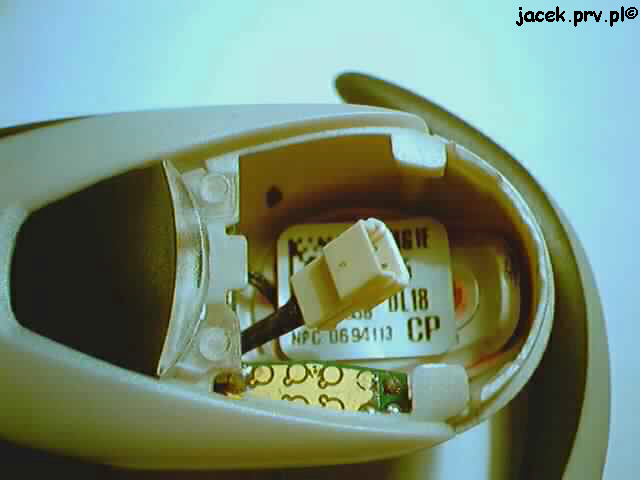

Wygląd bez osłonki akku.

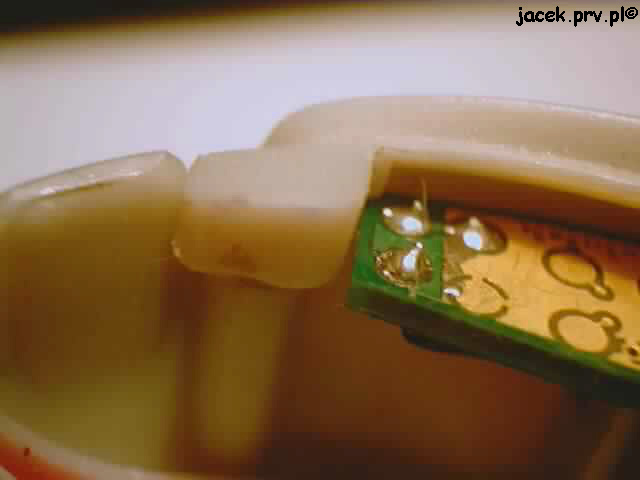

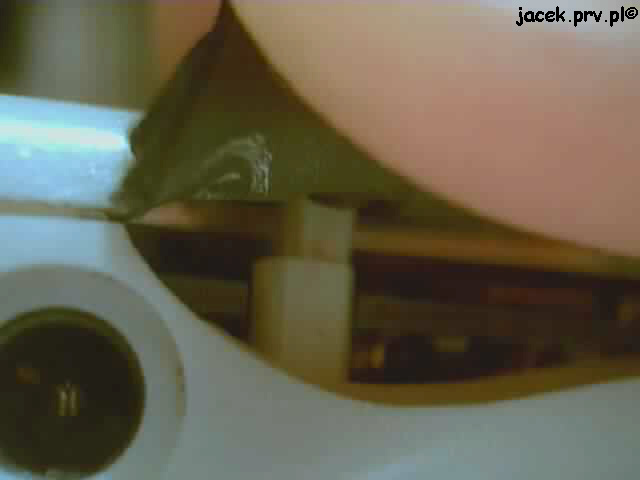

Miejsce łączenia - po drugiej stronie podobnie.

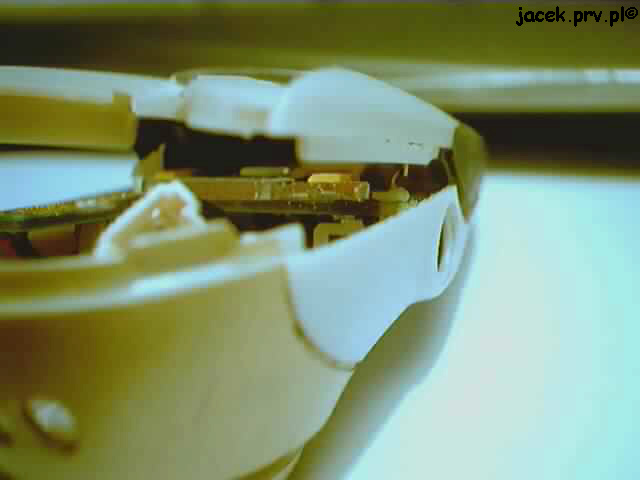

Po zerwaniu łączenia.

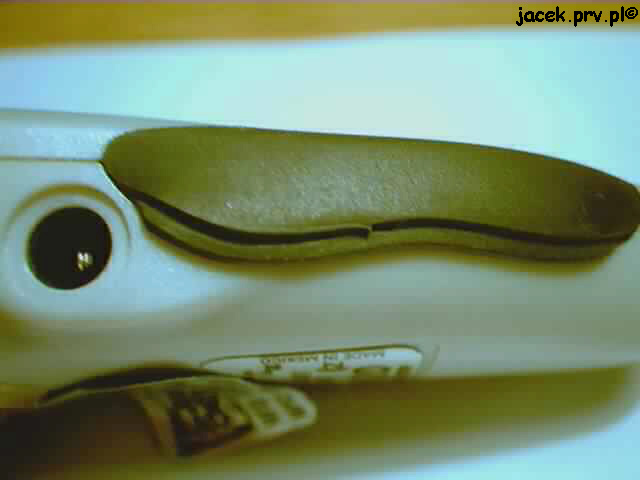

Wyciągniecie gumki z jednej połowy. Druga połowa jest przyklejona.
Pod tą gumką jest kolejne łączenie.
Uwaga na płytkę podczas rozbierania.

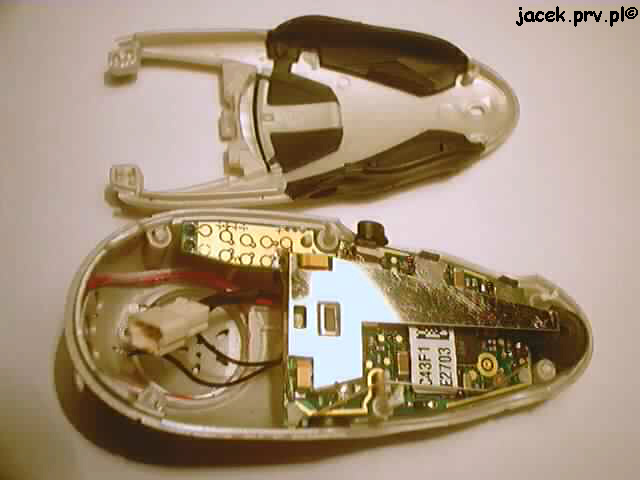

I słuchawka już rozebrana. Należy zwrócić uwagę, iż wszystkich łączeń jest sześć. Wspomniane dwa przy głośniczku, jedno za gumką przy gnieździe ładowania, następne po drugiej stronie przy włączniku i dwa ostatnie przy mikrofonie.
Niestety łączenia są mocne i podczas rozbierania trzeba je zrywać.

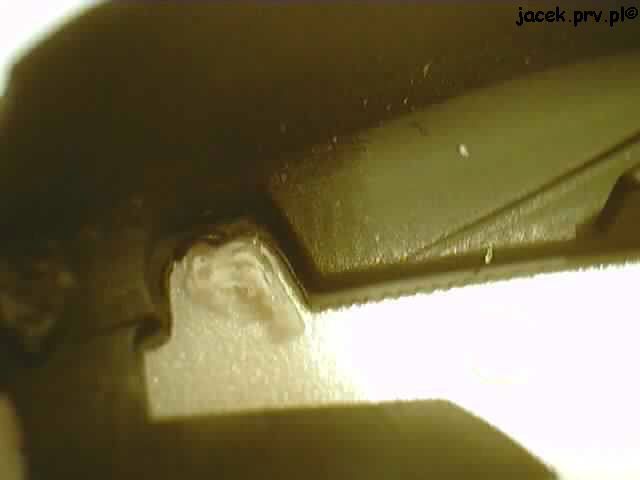

Zerwane łączenie na górnej części obudowy.

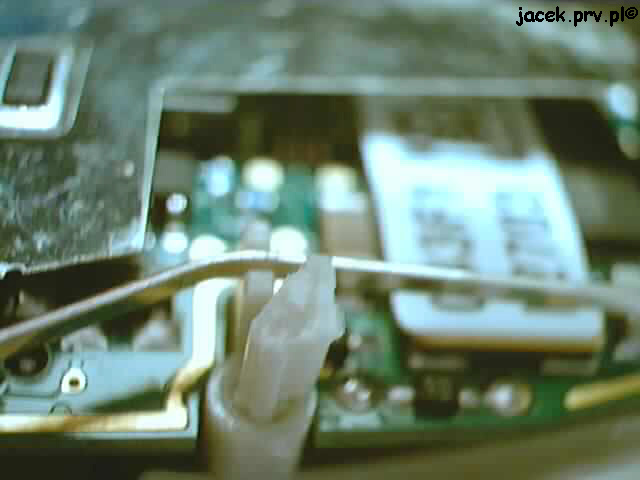

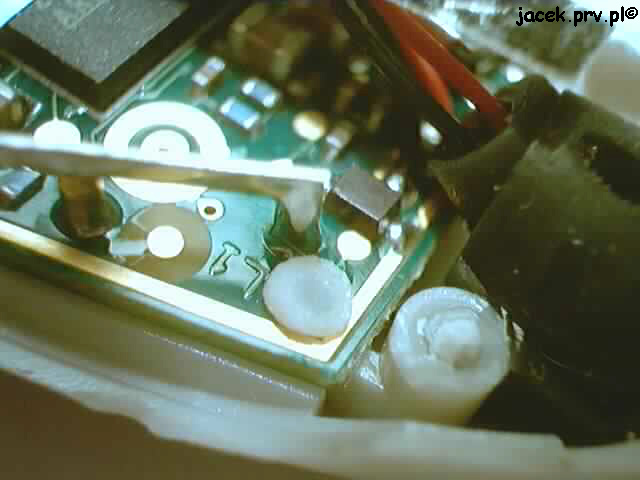

I podobnie przy mikrofonie. Widać tu również, że sama płytka z elektroniką też jest przymocowana na stałe i aby ją wymontować należy ściąć stopiony fabrycznie plastyk.

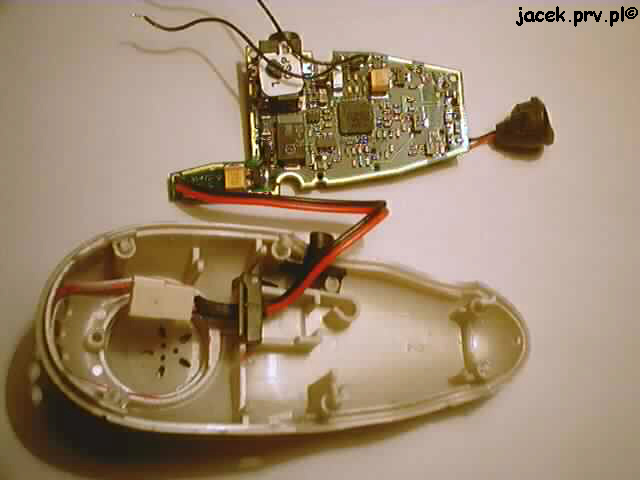

I płytka z elektroniką już wyjęta.

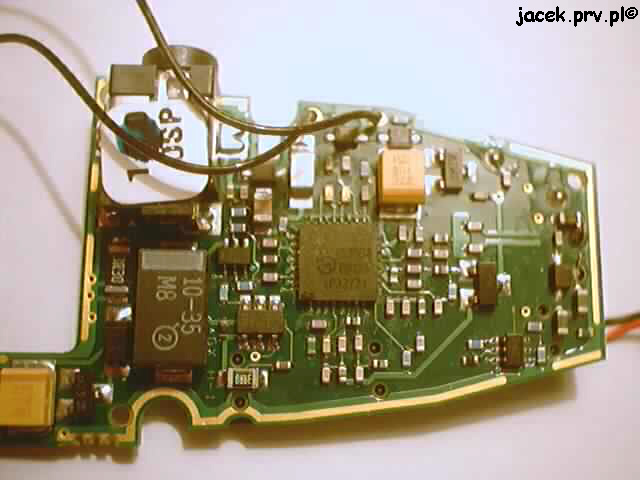

Na koniec widok na płytkę od drugiej strony.
Wadą słuchawki było lekkie charczenie z głośniczka. Początkowo myślałem, że to wina samego głośniczka, ale po jego podmianie nic się nie zmieniło. Tak więc to elektronika i dlatego rozbierałem słuchawkę. Wstępne oględziny i czyszczenie nic nie pomogły. Ze względu na brak odpowiedniego sprzętu nie dokonywałem podmian elementów. Słuchawka czeka na dalszą naprawę.
