Opis próby przeróbki telefonu bezprzewodowego
Sinus44 na "transicerver"

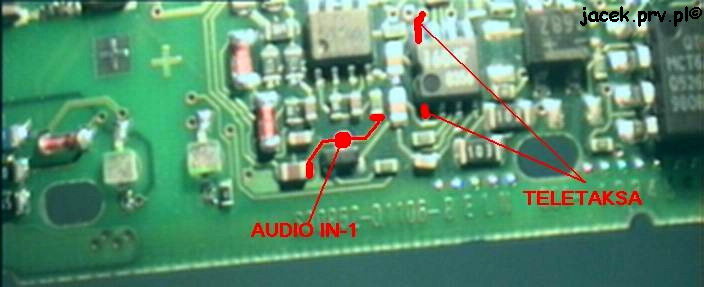

Widok płytki stacji bazowej telefonu Sinus44 z oznaczeniem gdzie można przyłączyć sygnał wejściowy audio (o niezbyt dużej amplitudzie, max. 2V). Po przyłączeniu do miejsca oznaczonego AUDIO IN-1 "plusa" naszego sygnału, sygnał ten będzie słyszany w zameldowanej słuchawce, oczywiście po jej podniesieniu. Gdy jednocześnie telefon będzie podłączony do lini telefonicznej, to podłączony sygnał będzie słychać na równi z sygnałem z lini, będzie można wybrać numer, zadzwonić i przeprowadzić rozmowę z podłączonym sygnałem w tle. Na zdjęciu oznaczone są także wyprowadzenia układu 1604F odpowiedzialnego na 99% za teletakse. Jeżeli do któregoś z wejść układu oznaczonego TELETAKSA podłączymy i odłączymy masę to zostanie naliczony jeden impuls teletaksy. Będzie to widoczne na słuchawcę, jeżeli mamy włączoną funkcję naliczania impulsów teletaksy.

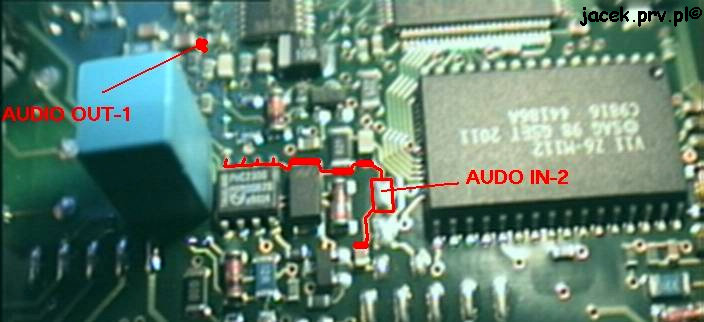

Tak samo jak wyżej, ale sygnał podłączony do miejsca oznaczonego AUDIO IN-2 będzie miał "przewagę" nad sygnałem z lini telefonicznej. W tle będzie słychać sygnał z lini, nie będzie można zadzwonić i przeprowadzić rozmowy. Jeżeli podniesiemy słuchawkę, sygnał będzie podłączony, wybieżemy numer i sygnał odłączymy, to telefon dopiero po tym odłączeniu wybieże numer i zadzwoni. Jeżeli sytuacja będzie odwrotna, sygnał nie jest podłączony, podnosimy słuchawkę, słyszymy sygnał z lini, podłączamy sygnał, to w tym momencie telefon zerwie połączenie.

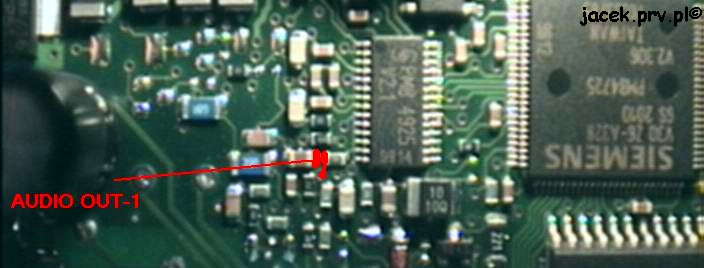

A tu jest oznaczone wyjście sygnału AUDIO OUT-1. Jeżeli podłączymy tu mały głośnik to będziemy słyszeć to co jest mówione do mikrofonu słuchawki, w czasie gdy słuchawka jest podniesiona. Szczegóły narazie w fazie testów.
