Artykuł ten ma na celu zaprezentowanie w jaki sposób, za pomocą łączności bezprzewodowej Bluetooth, można udostępnić nasze stacjonarne łącze internetowe telefonowi komórkowemu Nokia 6630. Czyli będzie tu o tym jak mieć Internet z komputera w telefonie komórkowym.
Wszelkie zawarte tu informacje mają charakter wyłącznie edukacyjny i nie mogą służyć do działań nielegalnych i/lub niezgodnych z prawem. Autor artykuły nie ponosi żadnej odpowiedzialności za wszelkie skutki i szkody wynikłe z wykorzystania informacji tu zawartych.
Jasno i wyraźnie zaznaczam, że nie jestem autorem tego pomysłu a jedynie napisałem tą instrukcję. Sam sposób został wymyślony chyba przez kogoś w Stanach i ten ktoś napisał też krótką instrukcję postępowania. Następnie ktoś w Polsce (prawdopodobnie nijaki itq5 ze Szczecina) przetłumaczył to i udostępnił na jakimś polskim forum. Jest wiele wersji tej instrukcji i praktycznie na każdy telefon trzeba oryginalną uzupełniać i zmieniać. To co ja poniżej zamieściłem, jest sumą wypadkową instrukcji napotkanych w necie oraz własnych wielogodzinnych, mozolnych prób z moim telefonem. Moja instrukcja różni się od innych szczegółowością oraz większą ilością ilustracji i była tworzona z myślą o mniej zaawansowanych (kumatych :-) użytkownikach.
Witam.
Na początek mam dobrą wiadomość, Internet via Bluetooth na mojej Nokii 6630 już działa. Pamiętam, że chyba nawet z rok temu już się za to zabierałem, na podstawie różnych opisów z Internetu (zarówna fora Polskie jak i zagraniczne) ale mimo, że miałem prawidłowo inicjowane połączenie telefon-komputer via BT, to strony WWW nie chciały się ładować (chyba problemy z Gnubox’em i DNS).
Opis testowany na:
- Windows XP Profesional SP2,
- adapter Bluetooth - MSI model: MS 6968,
- oprogramowanie Widcomm Bluetooth Software 5.0.1.1400,
- telefon Nokia 6630 (v5.03.08 RM-1).
Niezbędne oprogramowanie:
- Gnubox dla Noki 6630 oraz przeglądarka internetowa Opera (najlepiej v8.65 9399) lub NetFront (najlepiej v3.3.21), oczywiście wersje dla telefonu.
Zakładam, że adapter Bluetooth mamy już podłączony,
oprogramowanie od niego zainstalowane i od dawna działa wszytko nam
prawidłowo. Telefon jest Powiązany na
komputerze, a komputer Uwierzytelniony
na telefonie (chodzi tu oczywiście połączenie via Bluetooth między
telefonem i komputerem). Na początku możemy „sformatować”
telefon (w moim przypadku okazało się to niekonieczne). Jeżeli chodzi
o „formatowanie” telefonu to robimy to tak:
- wyłączyć telefon,
- nacisnąć i trzymać ciągle trzy klawisze: ZIELONY KLAWISZ * oraz 3,
- włączyć telefon przyciskiem z boku krótko naciskając,
- po tym jak po raz drugi pojawi się na wyświetlaczu napis NOKIA puścić trzymane trzy klawisze,
- wprowadzić strefę czasową, godzinę i datę.
Pamiętaj że „formatowanie” kasuje praktycznie wszystkie dane zawarte w telefonie (na zewnętrznej karcie pamięci nie) dlatego najpierw warto wykonać Backup (Menu > Organizator > Pamięć > Opcje > Zrób kopię pam. tel.).
Konfigurujemy komputer :
1 ) Na początku wyłączamy całkowicie firewall’e, jeżeli jakieś dodatkowe mamy (te w programach antywirusowych też mogą przeszkadzać) a także standardową systemową zaporę Windows XP.

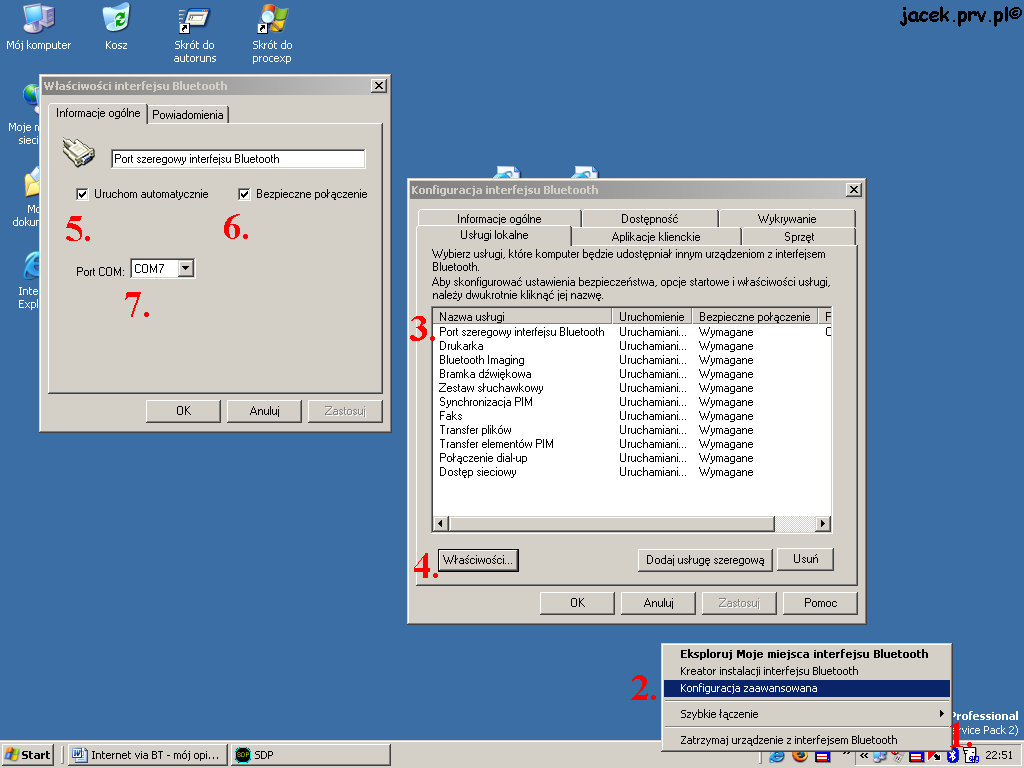

2 ) Sprawdzamy numer naszego portu COM Widcomm BT, czyli kolejno:
2.1 ) klikamy prawym klawiszem myszy na ikonce BT przy zegarku,
2.2 ) wybieramy z rozwiniętego menu Konfiguracja zaawansowana,
2.3 ) w otwartym oknie wybieramy zakładkę Usługi Lokalne,
2.4 ) szukamy Port szeregowy interfejsu Bluetooth, zaznaczmy go i klikamy Właściwości,
2.4.1 ) jeżeli nie będziemy mieli pozycji Port szeregowy interfejsu Bluetooth a będzie za to pozycja Funkcja ActiveSync o jakimś numerze portu COM,
to jest to port szeregowy Bluetooth, tylko nazywa się inaczej,
2.5 ) w otwartym oknie sprawdzamy czy jest on Uruchamiany automatycznie, czy zaznaczona jest opcja Bezpieczne połączenie i jaki jest numer przydzielony temu portowi COM, zapamiętujemy ten numer,
2.6 ) następnie dodajemy drugi port COM, klikamy Dodaj usługę szeregową, ustawiamy jego właściwości tak powyższego i także zapamiętujemy numer nowego portu który się nam utworzył.
3 ) Dodajemy ”symulowane” połączenie kablowe, czyli kolejno:
3.1 ) Panel Sterowania > Opcje telefonu i modemu,
3.2 ) wybieramy zakładkę Modemy, klikamy na dole klawisz Dodaj... ,
3.3 ) zaznaczamy Nie wykrywaj mojego modemu, wybiorę go z listy, klikamy Dalej,
3.4 ) wybieramy w lewym oknie Standardowy typ modemów a w prawym Kabel komunikacyjny między dwoma komputerami, klikamy Dalej,
3.5 ) wybieramy z listy dwa porty COM odczytane w Konfiguracji zaawansowanej adaptera Bluetooth (punkty 2.5 i 2.6), klikamy Dalej,
3.5.1 ) jeżeli na liście tej nie ma któregoś z portu COM, to zazwyczaj pomaga ponowne uruchomienie systemu,
3.5.2 ) jeżeli mimo to, dalej nie będzie naszego portu COM, to w punkcie 2.4 znajdujemy i kasujemy wszystkie porty COM, wykonujemy restart systemu,
3.5.3 ) następnie dodajemy nowe porty COM (patrz punkt 2.6) i ponownie restart systemu,
3.6 ) czekamy trochę, na zakończenie klikamy Zakończ.

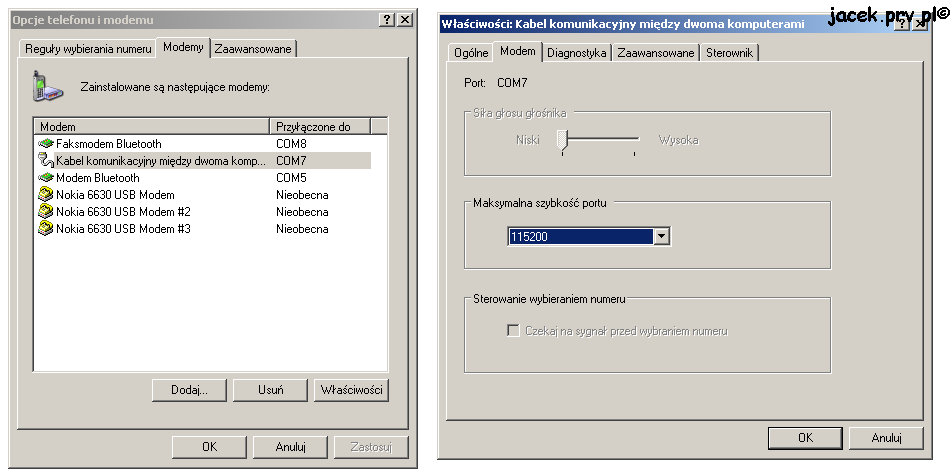

4 ) Po zainstalowaniu w zakładce Modemy powinny pojawić się dwa modemy o nazwie: Kabel komunikacyjny między dwoma komputerami (COMx),
4.1 ) zaznaczamy pierwszy i klikamy w klawisz Właściwości tego modemu,
4.2 ) w otwartym oknie wybieramy zakładkę Modem,
4.3 ) wybieramy prędkość 115200 i zatwierdzamy OK,
4.4 ) na koniec zamykamy okno Opcji telefonów i modemów klawiszem OK,
4.5 ) z drugim modemem robimy tak samo.
5 ) Sprawdzamy czy możemy udostępniać nasze połączenie Internetowe, w tym celu:
5.1 ) Panel Sterowania > Połączenia Sieciowe,
5.2 ) prawy klawisz myszy na naszym połączeniu z Internetem (czyli na karcie sieciowej za pomocą której łączymy się Internetem) i wybieramy Właściwości,
5.3 ) w otwartym oknie wybieramy zakładkę Zaawansowane,
5.4 ) szukamy tutaj opcji do zaznaczenia: Zezwalaj innym na łączenie się z Internetem poprzez ten komputer, powinna być mniej więcej na górze,
5.5 ) jeżeli jest to zaznaczamy je, jeżeli nie ma to:
5.5.1 ) najpierw uruchamiamy Sieć interfejsu Bluetooth, w tym celu:
5.5.2 ) klikamy prawym klawiszem myszy na ikonce BT przy zegarku,
5.5.3 ) wybieramy Konfiguracja zaawansowana,

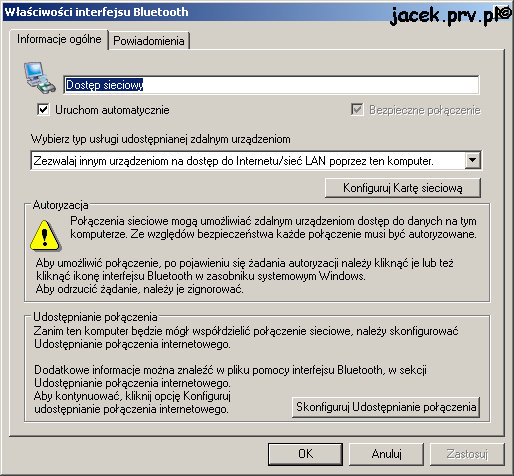

5.5.4 ) w otwartym oknie wybieramy zakładkę Usługi Lokalne i zaznaczamy Dostęp sieciowy, klikamy w klawisz Właściwości, w otwartym oknie zaznaczamy Uruchom automatycznie, rozwijanego menu poniżej wybieramy Zezwalaj innym urządzeniom na dostęp do Internetu / sieć LAN poprzez ten komputer, na koniec klikamy OK, i ponownie OK,

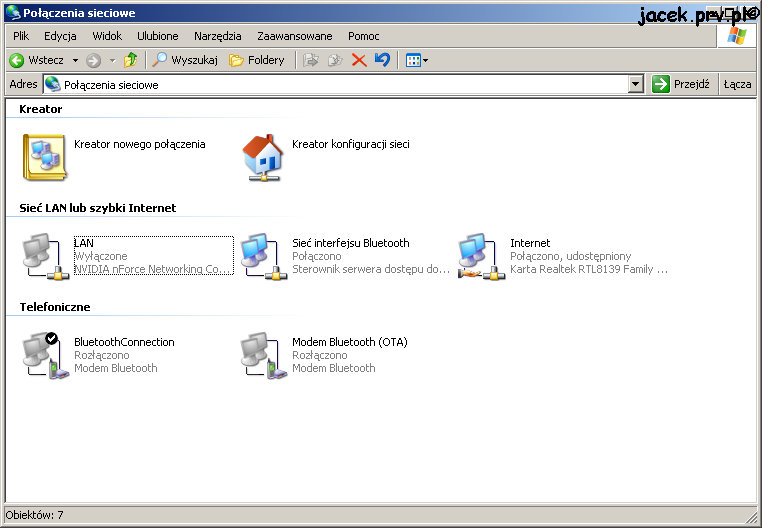

5.5.5 ) teraz przechodzimy do Panel Sterowania > Połączenia Sieciowe i sprawdzamy czy w grupie Sieć LAN lub szybki Internet mamy pozycję karty sieciowej o nazwie Sieć interfejsu Bluetooth, Sterownik serwera dostępu do sieci LAN Bluetooth, jeżeli okaże się, że karta jest jakimś cudem wyłączona, to oczywiście włączamy ją,
5.5.6 ) w tym momencie karta sieciowa Sieć interfejsu Bluetooth powinna zacząć pobierać adres IP, otrzyma coś w rodzaju 169.254.x.x
5.5.7 ) gdy adres jest już ustalony to wracamy do punktu 5.1,
5.6 ) po zaznaczeniu klikamy OK, po chwili przy ikonce naszej karty sieciowej z dostępem do Internetu, powinien pojawić się dodatkowy opis Udostępniony, jeżeli włączyła się systemowa zapora WinXP, to oczywiście wyłączamy ją,
5.7 ) natomiast karta sieciowa o nazwie Sieć interfejsu Bluetooth powinna zmienić swój adres IP, możemy sprawdzić w Panel sterowania > Połączenia sieciowe > Sieć interfejsu Bluetooth > Właściwości > Protokół internetowy (TCP/IP) > jego Właściwości > powinno się uzupełnić o następujące ustawienia: IP: 192.168.0.1, maska: 255.255.255.0, jeżeli chcemy to możemy wyłączyć Sieć interfejsu Bluetooth.
6 ) Teraz utworzymy nowe połączenie sieciowe, powiadające za łącze telefon – komputer via Bluetooth, w tym celu:
6.1 ) Panel sterowania > Połączenia sieciowe > Kreator nowego połączenia, klikamy Dalej,
6.2 ) wybieramy Konfiguruj połączenie zaawansowane, klikamy Dalej,
6.3 ) zaznaczamy Zaakceptuj połączenia przychodzące, klikamy Dalej,
6.4 ) na liście zaznaczamy (zazwyczaj są już zaznaczone) Kabel komunikacyjny między dwoma komputerami (COMx), powinny być to te co odczytane w punkcie 2.5 i 2.6, klikamy Dalej,
6.4.1 ) jeżeli nie ma tam naszego portu COM lub jest ale ma inny numer, to restartujemy system i ponownie wykonujemy czynności od punktu 6.1,
6.4.2 ) jeżeli dalej nie ma tam naszego portu COM, to w Konfiguracja zaawansowana naszego adaptera Bluetooth, w zakładce Usługi Lokalne szukamy i usuwamy wszystkie wystąpienia Port interfejsu Bluetooth,
6.4.3 ) następnie klikamy Dodaj usługę szeregową, zapamiętujemy numer portu który się nam utworzył,
6.4.4 ) teraz restartujemy komputer, po restarcie ponownie rozpoczynamy od punktu 6.1,
6.4.5 ) a jeżeli to nie pomoże to ponownie wykonujemy całe punkty 2, 3 oraz 4,
6.5 ) po zaznaczeniu portu COM koniecznie klikamy klawisz Właściwości, jeżeli otworzy się nam okno z jego właściwościami to jest dobrze, zamykamy je i przechodzimy do następnego punktu, jeżeli takowe okno nie chce się nam otworzyć to:
6.5.1 ) znaczy to, że coś poszło nie tak i w pierwszej kolejności należałoby wykonać restart systemu i ponownie zacząć od punktu 6.1,
6.5.2 ) a jeżeli to nie pomoże to ponownie wykonujemy całe punkty 2, 3 oraz 4,
6.6 ) wybieramy Nie zezwalaj na prywatne połączenia wirtualne, klikamy Dalej,
6.7 ) zaznaczamy wszystkich dostępnych użytkowników, klikamy Dalej,

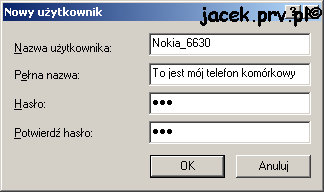

6.7.1 ) jeżeli chcemy to możemy sobie utworzyć dodatkowego nowego Użytkownika utożsamianego z telefonem komórkowym,
6.7.2 ) czyli może to wyglądać np. tak:

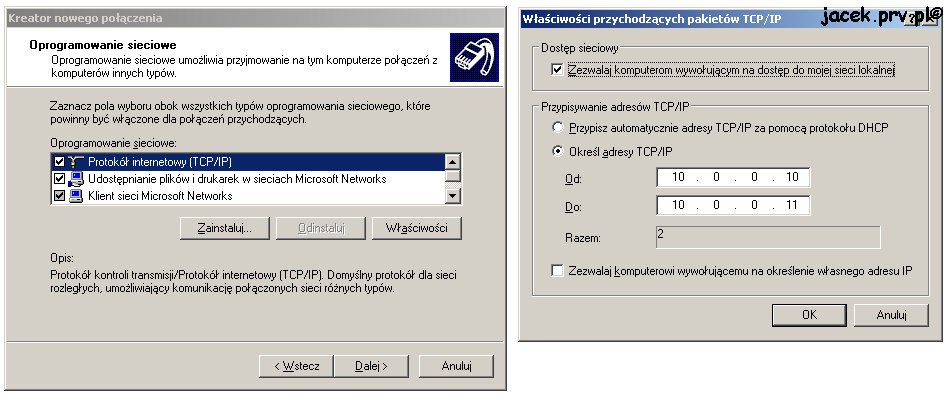

6.8 ) zaznaczamy (powinien być już zaznaczony) Protokół internetowy (TCP/IP), resztę zostawiamy bez zmian,
6.9 ) wybieramy Właściwości zaznaczonego właśnie protokołu,
6.10 ) zaznaczamy Zezwalaj komputerom wywołującym na dostęp do mojej sieci lokalnej,
6.11 ) zaznaczamy Określ adresy TCP / IP i wpisujemy Od: 10.0.0.10 ; Do: 10.0.0.11, oczywiście zakres i klasa IP praktycznie dowolna, byle by była rozsądna i nie kolidowała z IP naszego komputera oraz sieci w której się znajdujemy,
6.12 ) zatwierdzamy klawiszem OK > następnie klikamy Dalej > i na koniec Zakończ.

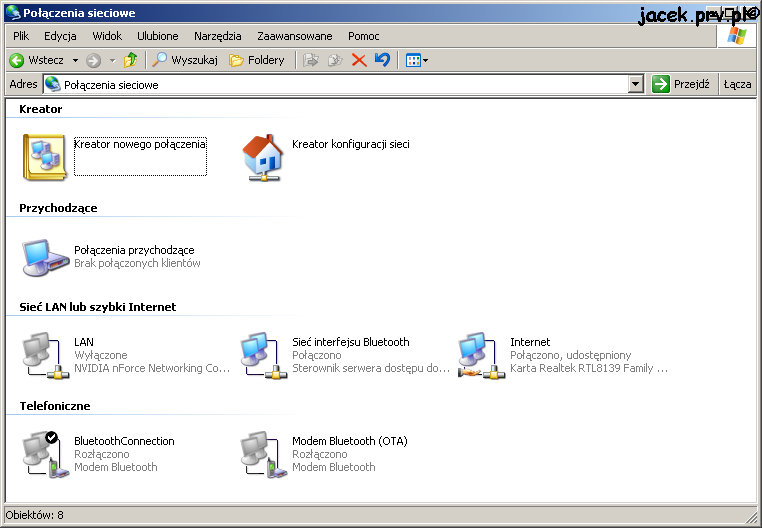

7 ) Po tej operacji w Panel sterowania > Połączenia sieciowe w grupie Przychodzące powinna się pojawić nowa ikona z opisem Połączenia przychodzące, Brak połączonych klientów,
7.1 ) klikamy ją dwa razy lub prawy klawisz myszy i wybieramy Właściwości,
7.2 ) przechodzimy do zakładki Użytkownicy i koniecznie zaznaczamy na dole opcję Zawsze zezwalaj urządzeniom podłączanym bezpośrednio, np. komputerom typu palmtop, na łączenie bez podawania hasła, dzięki temu - jeżeli nie wykonywaliśmy punktów 6.7.1 i 6.7.2 – nasz telefon będzie mógł bezproblemowo połączyć się z komputerem.

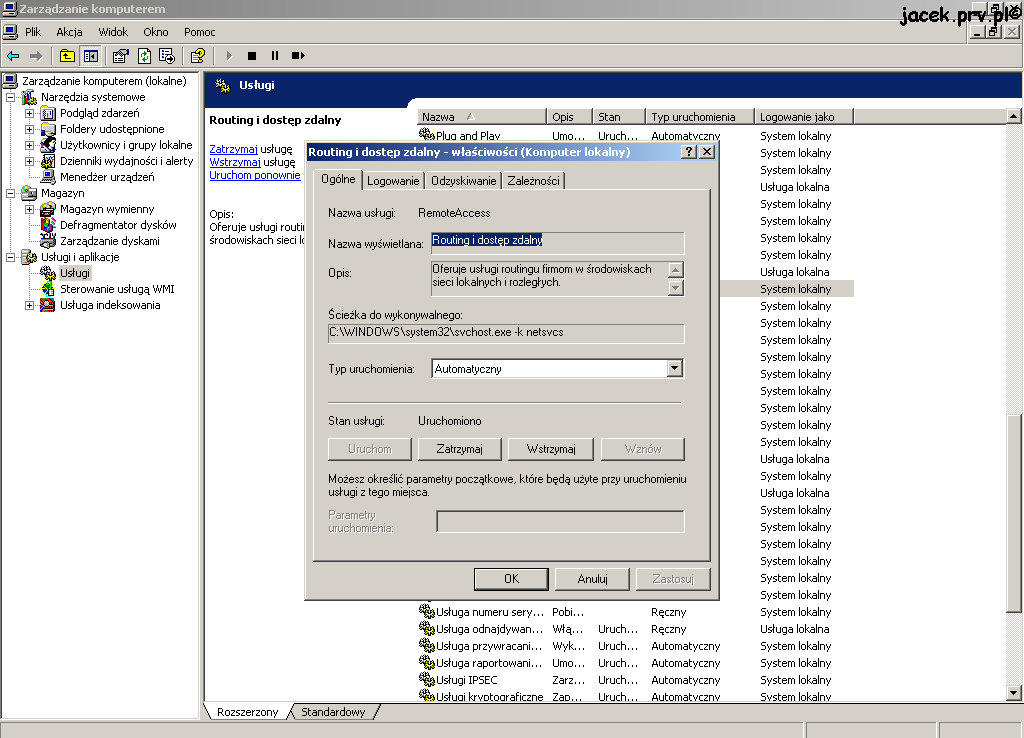

8 ) Kolej na sprawdzenie usługi Routing i dostęp zdalny, w tym celu kolejno:
8.1 ) Panel sterowania > Narzędzia administracyjne > Usługi,
8.2 ) w otwartym oknie znajdujemy pozycję Routing i dostęp zdalny (szukamy na tej długiej liście po prawej stronie),
8.3 ) zaznaczamy i wybieramy Właściwości,
8.4 ) sprawdzamy czy Tryb uruchomienia ustawił się na Automatyczny i czy Stan usługi to Uruchomiono,
8.5 ) jeżeli tak to klikamy OK i zabieramy się za telefon,
8.6 ) jeżeli nie to ustawiamy Tryb uruchomienia na Automatyczny i klikamy Uruchom, zatwierdzamy klawiszem OK, usługa powinna wystartować,
8.7 ) dla pewności robimy restart systemu i ponownie sprawdzamy ustawienia usługi Routing i dostęp zdalny.
9 ) Pprogram AnalogX Proxy jest zbędny, mimo że pojawiał się w wielu opisach które czytałem.
10) Konfigurujemy
telefon, najpierw tworzymy nowy punkt
dostępu, a w tym celu :
11.1 ) Menu > Narzędzia > Ustawienia > Połączenia > Punkty dostępu,
10.2 ) powinniśmy ujrzeć trzy pozycje (w zależności od sieci/operatora), u mnie było: Internet, MMS Orange i WAP Orange,
10.3 ) teraz naciskamy klawisz odpowiedzialny za Opcje, z rozwiniętego menu wybieramy Nowy punkt dostępu a następnie Użyj ust.. domyślnych,
10.4 ) otworzy się kolejne menu w którym poszczególne pozycje uzupełniamy jak poniżej:
Nazwa połączenia : Bt - wielkość liter jest ważna,
Nośnik danych : Pakiet Danych
Nazwa p-tu dostępu : Bt - wielkość liter jest ważna,
Nazwa użytkownika : brak - jeżeli nie wykonywaliśmy punktów 6.7.1 i 6.7.2 to po prostu nic nie wpisujemy, w przeciwnym razie wpisujemy nazwę użytkownika wprowadzona w punkcie 6.7.2,
Żądanie hasła : Nie - jeżeli wykonywaliśmy punkty 6.7.1 oraz 6.7.2 to wybieramy Tak,
Hasło : **** - już powinny być te cztery gwiazdki i tak je zostawiamy, a jeżeli wykonywaliśmy punkty 6.7.1 oraz 6.7.2 to wpisujemy hasło wprowadzone w punkcie 6.7.2,
Uwierzytelnianie : Bezpieczne
Strona główna : brak
10.5 ) po wprowadzeniu wszystkich pozycji nie naciskamy Wróć, tylko ponownie Opcje,
10.6 ) z rozwiniętego menu wybieramy Ust. zaawansowane i w następnym menu uzupełniamy pozycje tak jak poniżej,
Typ sieci : IPv4
Adres IP telefonu : Automatyczny
Serwery nazw : Automatyczny lub te od naszego dostawcy Internetu, opis jak je odczytać jest poniżej,
Adres serwera proxy: nic nie wpisujemy,
Numer portu proxy : nic nie wpisujemy,
10.6.1) teraz krótko o tym skąd wziąć te Serwery nazw od naszego dostawcy Internetu, robimy to na komputerze, a więc po kolei :
10.6.2) menu START > Uruchom… > wpisujemy CMD > klikamy OK > w otwartym oknie wpisujemy IPCONFIG /ALL,
10.6.3) w otrzymanym listingu szukamy Serwery DNS ……….. : i tu po dwukropku powinny być dwa adresy IP Serwerów nazw,
10.7 ) na koniec naciskamy dwa razy Wróć, ustawienia powinny się zapisać.
11 ) Wracamy do telefonu, instalujemy GnuBox’a w pamięci telefonu (ja mam np. na karcie pamięci i też jakoś działa), po zainstalowaniu uruchamiamy go i wykonujemy po kolei:
11.1 ) naciskamy Opcje, z rozwiniętego menu wybieramy Install i w kolejnym menu najeżdżamy na set to GPRS, naciskamy Wybierz, usłyszymy niski dźwięk i klawisz Opcje zamieni się w OK, naciskamy to OK,
11.2 ) ponownie Opcje > Install > create records > Wybierz, usłyszymy wysoki dźwięk i pojawi się komunikat Done,
11.2.1) warto zaznaczyć, że w tym momencie z listy Punktów dostępu ( Menu > Narzędzia > Ustawienia > Połączenia > Punkty dostępu ) zniknie mam nasz nowo utworzony punkt dostępu o nazwie Bt, punkt ten dalej istnieje i funkcjonuje, tyle tylko że jest niewidoczny, aby ponownie go zobaczyć i/lub edytować, będziemy musieli uruchomić GnuBox’a i wybrać Opcje > Install > set to GPRS > Wybierz i nic więcej,
11.3 )ponownie Opcje > Install > Copy settings from G… > Wybierz, usłyszymy wysoki dźwięk i pojawi się komunikat Done,
11.4 ) ponownie Opcje > Install > set RAS login script > Wybierz, usłyszymy wysoki dźwięk i pojawi się komunikat Done,
11.5 ) teraz wyłączamy GnuBox'a klawiszem Wróć i po wyłączeniu ponownie uruchamiamy, a następnie:
11.6 ) Opcje > 2box Bluetooth > Serial Port > Wybierz, usłyszymy wysoki dźwięk i rozpocznie się wyszukiwanie urządzeń o standardzie Bluetooth w otoczeniu, na liście powinna pojawić się pozycja z nazwą naszego komputera i dwoma małymi ikonkami Bluetooth świadczącymi o tym, że wcześniej dokonaliśmy udanej autoryzacji,
11.7 ) wybieramy nasz komputer i naciskamy klawisz Wybierz,
11.8 ) pojawi się pytanie Do you want to require encryption? na które odpowiadamy naciskając klawisz Tak,
11.9) usłyszymy wysoki dźwięk i pojawi się potwierdzający komunikat Set BT registry here,
11.10) ponownie Opcje > Install > set default AP to BT > i klawisz Wybierz,
11.11) usłyszymy wysoki dźwięk i pojawi się potwierdzający komunikat Done. Now Accesspoint BT should be the default,
11.12) teraz możemy zamknąć GnuBox’a i zabrać się za przeglądarkę Opera,
12 ) instalujemy Operę (ja mam np. na karcie pamięci i działa), po zainstalowaniu uruchamiamy ją i wykonujemy po kolei:
12.1 ) Menu > Settings i wybieramy zakładkę General,
12.2 ) w zakładce tej ustawiamy kolejne pozycje jak poniżej:
Connection : Use default
Default connection : Bt
Password manager : On
a reszta ustawień według własnych upodobań,
12.3 ) wychodzimy zatwierdzając klawiszem OK,
Działają wg tego opisu: Opera, NetFront, GoogleMaps, Symantec Mobile Security v4.1.16, J2MEStreaming v1.0,
cdn.
